一級建築士過去問、計画H30-12のイラストを制作しました。

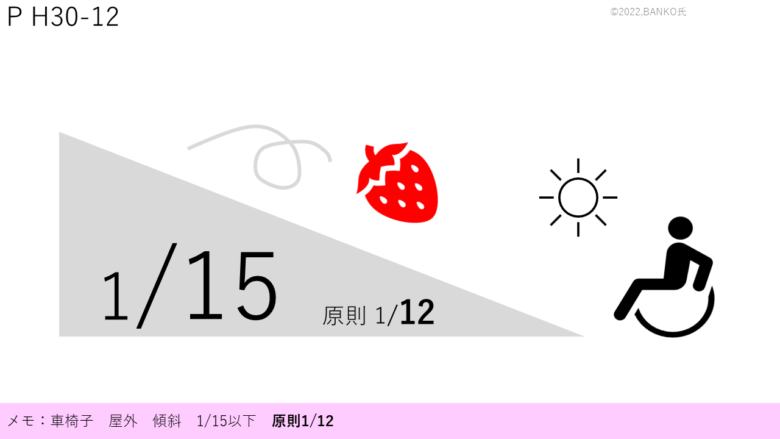

屋外の傾斜路
![P H30-12
屋外の傾斜路](https://kafkacocoa.com/wp-content/uploads/2022/08/2a831ec055ed4fee4e1d0936ea40500d-1-1024x576.png)
屋外に設けられる傾斜路の勾配は、原則1/12以下。1/15以下が望ましい。
![BANKO氏](https://kafkacocoa.com/wp-content/uploads/2021/08/5621deba8a18b839c7a4321764bb05e8.png)
BANKO氏
原則は1/12ですが、望ましい数値として1/15が出題される場合もあります。15の数値kは建築士試験によく出てくるのでイチゴのイメージで覚えましょう。
太陽は「屋外」をイメージしています。

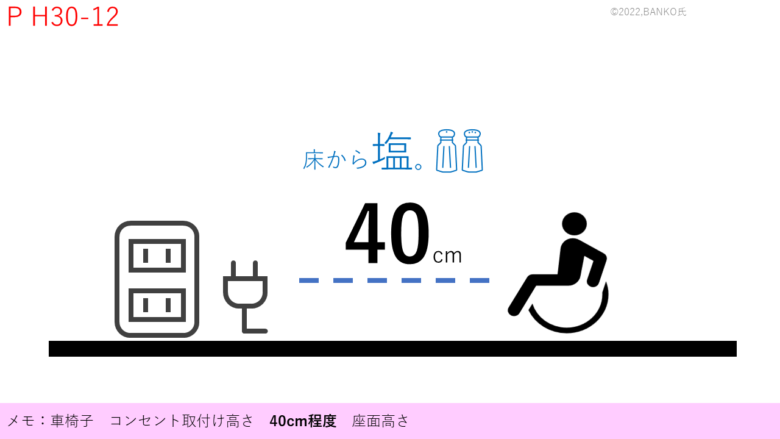

コンセントの高さ
![P H30-12 住宅のコンセント高さ](https://kafkacocoa.com/wp-content/uploads/2022/08/ee3be1d100caf1aa771552d59c2bd436-1-1024x576.png)
![BANKO氏](https://kafkacocoa.com/wp-content/uploads/2021/08/5621deba8a18b839c7a4321764bb05e8.png)
BANKO氏
40cmは車椅子の座面のおおよその高さです。手が届きやすく作業しやすい高さなので、車椅子の問題では40cmという数値はよく出てきます。イラストの中でも、40の高さと車椅子の座面の高さが揃うように気をつけています。

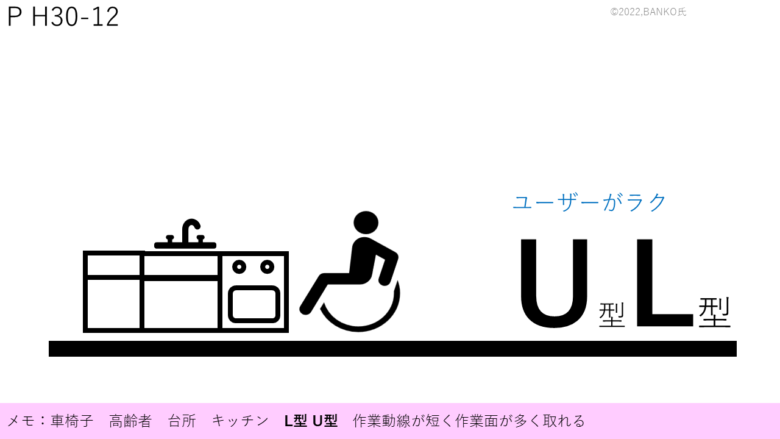

台所の計画
![P H30-12 キッチンU型L型](https://kafkacocoa.com/wp-content/uploads/2022/08/5f63f49b6b7d98988e1002a4a4f2d6d5-1-1024x576.png)
台所の計画は作動動線が短くなるU型、L型
![BANKO氏](https://kafkacocoa.com/wp-content/uploads/2021/08/5621deba8a18b839c7a4321764bb05e8.png)
BANKO氏
車椅子使用者にとって動線が短く、作業面が多く取れるL字型やL型の台所が適しています。

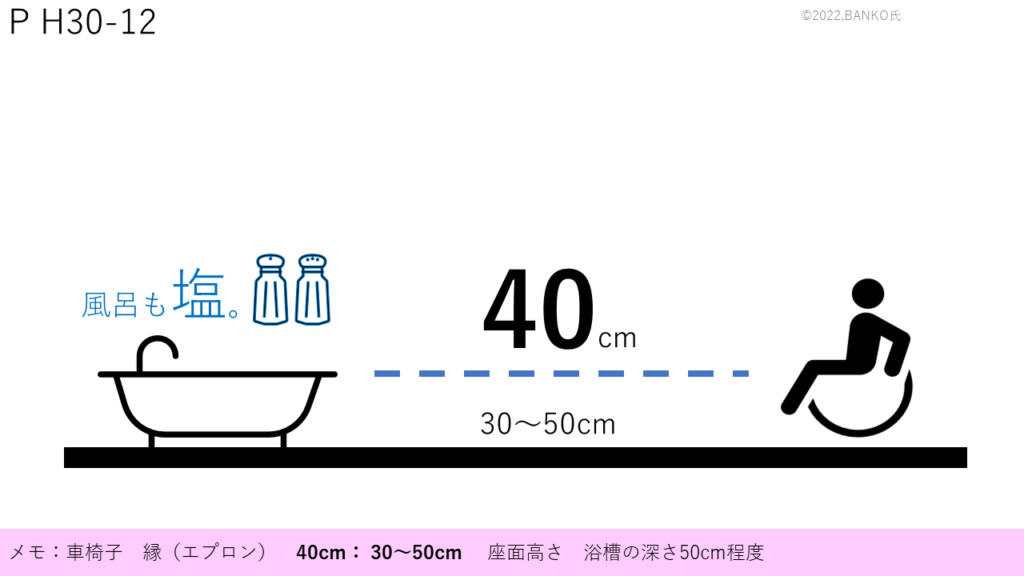

浴室の計画 エプロンの高さ
![P H30-12 バスタブ高さ](https://kafkacocoa.com/wp-content/uploads/2022/08/04f86ea9c104d100d663feb8a9a65769-1-1024x576.png)
浴室の計画。エプロンの高さは座面と同程度の40cm
![BANKO氏](https://kafkacocoa.com/wp-content/uploads/2021/08/5621deba8a18b839c7a4321764bb05e8.png)
BANKO氏
コンセントと同じく40cm程度。繰り返しになりますが、40cmは車椅子の座面のおおよその高さです。エプロンの高さは40cm程度、浴槽の深さは50cm程度とします。
